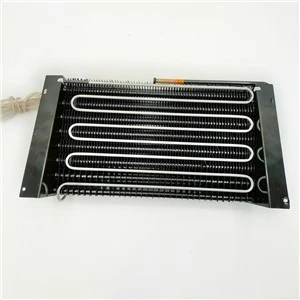

Koelprincipe van verdamper met vinnen

Het vloeibare koelmiddel in de verdamper absorbeert de warmte van het te koelen object en verdampt tot stoom met lage temperatuur en lage druk. De compressor comprimeert het tot stoom op hoge temperatuur en hoge druk en komt de condensor binnen. Het koelmedium (water of lucht) van de condensor geeft warmte af en condenseert de hogedrukvloeistof. De smoorklep van het koudemiddel met lage temperatuur en lage druk smoort de stroom en komt opnieuw de verdamper binnen om warmte te verdampen om het doel van circulerende koeling te bereiken. Op deze manier kan het koelmiddel de koelcyclus voltooien via vier basisprocessen: verdamping, compressie, condensatie en smoren.

In het koelsysteem zijn de verdamper, condensor, compressor en smoorklep de vier basiscomponenten van het koelsysteem. Het koelmiddel absorbeert warmte van het koellichaam om koeling te bereiken. De compressor is het hart, hij zuigt, comprimeert en transporteert koudemiddeldamp. De condensor is een apparaat dat warmte afgeeft, die door de warmte van de verdamper en de warmte van de compressor aan het koelmedium wordt overgedragen. De smoorklep wordt gebruikt om de hoeveelheid koelvloeistof die de verdamper binnenkomt te regelen en aan te passen, en het systeem is verdeeld in twee delen, de hogedrukzijde en de lagedrukzijde.
